YZ11X支管式減壓閥(水工業管道.壓縮空氣專用) |
結構特點和用處
本系列減壓閥是直接作用式薄膜彈簧減壓閥，是在吸取了國外同類產品優點的基礎上設計制造的。主要由膜片、磴形閥瓣、調節彈簧等零件組成。利用膜片傳感下游壓力變化驅動閥瓣，改變和控制閥門開度實現減壓穩壓功能。由調定調節彈簧壓力設定出口壓力值。
本產品適當加大了膜片面積，提高了靈敏度。減壓穩壓平穩、靈敏。適用于高層建筑公寓樓和住宅區的支線管路以及公寓、住宅的入戶支管使用。
主要技術參數和性能指標
| 公稱壓力(Mpa) |
1.0 |
1.6 |
| 殼體試驗壓力(Mpa)* |
1.5 |
2.4 |
| 密封試驗壓力(Mpa) |
1.0 |
1.6 |
| 最高進口壓力(Mpa) |
1.0 |
1.6 |
| 出口壓力范圍(Mpa) |
0.05-0.55 |
0.05-0.8 |
| 壓力特性偏差(Mpa)△P2P |
GB12244-1989 |
| 流量特性偏差(Mpa)△P2G |
GB12244-1989 |
| 滲漏量 |
0 |
| 工作溫度 |
0℃-80℃ |
主要零件材料
| 零件名稱 |
零件材料 |
| 閥體 |
銅合金 |
| 閥蓋 |
銅合金 |
| 閥瓣 |
銅合金 |
| O型圈 |
丁腈橡膠 |
| 密封圈 |
丁腈橡膠 |
膜片
|
夾織物丁腈橡膠 |
| 調節彈簧 |
60Si2Mn |
| 調節螺栓 |
2Cr13 |
流量系數(Cv)
| DN |
15(1/2") |
20(3/4") |
25(1") |
32(1-1/4") |
40(1-1/2") |
50(2") |
| Cv |
1 |
2 |
3 |
5 |
8 |
14 |

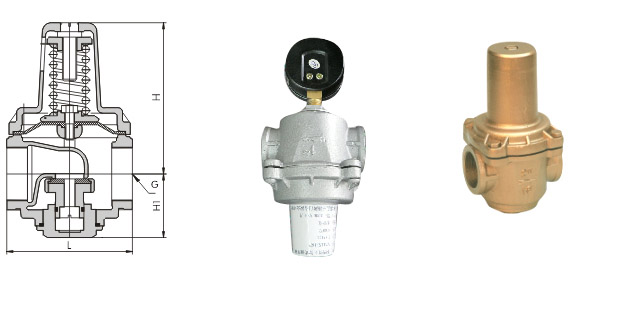

連接尺寸
| DN |
G |
L |
H |
H |
| P2*≤0.55MPa |
P2*≤0.8MPa |
| 15(1/2") |
G1/2" |
65 |
75 |
90 |
35 |
| 20(3/4") |
G3-4" |
75 |
85 |
100 |
35 |
| 25(1") |
G1" |
90 |
3 |
115 |
46 |
| 32(1-1/4") |
G1-1/4" |
105 |
130 |
150 |
55 |
| 40(1-1/2") |
G1-1/2" |
120 |
155 |
175 |
65 |
| 50(2") |
G2" |
140 |
175 |
195 |
75 |
|
| |
|
| |
|
 |
 |
