Y42X型彈簧薄膜式減壓閥

結構特點和用處

本系列減壓閥屬于直接作用式薄膜彈簧減壓閥。主要由調節彈簧、膜片、活塞、閥座、閥瓣等零件組成。利用膜片直接傳感下游壓力驅動閥瓣，控制閥瓣開度完成減壓穩壓功能。
本產品在城市建筑、高層建筑的冷熱供水系統中，可取代常規分區水管，節省設備。也可在通常的冷熱水管網中，起減壓穩壓作用。
本產品調壓、穩壓動作平穩，適用于水和非腐蝕性液體介質的管路。

主要技術參數和性能指標

公稱壓力(Mpa)	1.0	1.6	2.5
殼體試驗壓力(Mpa)*	1.5	2.4	3.75
密封試驗壓力(Mpa)	1.0	1.6	2.5
最高進口壓力(Mpa)	1.0	1.6	2.5
出口壓力范圍(Mpa)	0.2-0.8	0.2-1.0	0.4-1.6
壓力特性偏差(Mpa)△P2P	GB12244-1989
流量特性偏差(Mpa)P2G	GB12244-1989
滲漏量	0
工作溫度	0℃-80℃

主要零件材料

零件名稱	零件材料
閥體 閥蓋 底蓋	WCB
閥座	2Cr13
閥瓣	2Cr13
閥桿	2Cr13
缸套	2Cr13/25(鍍硬鉻)
活塞	2Cr13
O型圈	丁腈橡膠
密封圈	丁腈橡膠
膜片	夾織物丁腈橡膠
調節彈簧	60Si2Mn

流量系數(Cv)

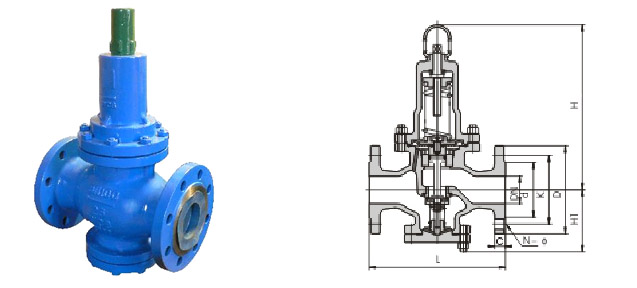

外形尺寸(PN1.0-2.5)
