DDC-JQ型電磁真空帶充氣閥是機械真空泵安全閥，安裝于機械真空泵的進氣口，并與泵同步開啟和關閉。當泵停止工作或電源突然中斷時，閥門自動關閉。使真空系統保持真空并將大氣充入泵腔內，從而避免泵油逆向流動而污染真空系統。適用介質為純凈空氣和非腐蝕性氣體。
DDC-JQ型電磁真空帶充氣閥主要技術性能
| 適用范圍：Applicability |
105～10-2Pa |
| 閥門漏率：Valve Leak Rate |
≤6.7×10-3Pa.L/S. |
| 適用溫度：Applicability |
-30～+50℃ |
| 線圍溫升：Coil Temperature Rise |
≤65℃ |
| 開閉時間：Open-close Time |
≤3S |
| 電源電壓：Mains Voltage |
220V/50Hz |
主要零件材料 閥體、閥蓋、閥板：碳鋼或鋁合金
密封圈：丁腈橡膠

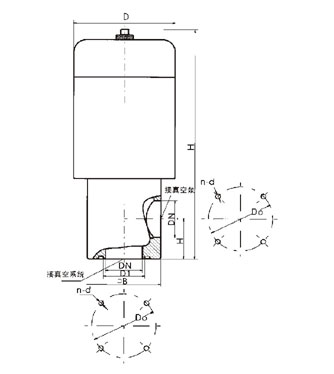

外形及連接尺寸
|
Model
型號 |
DN |
h |
B |
H |
D |
Do |
D1 |
n-d |
機械泵匹配參考 |
|
DDC-JQ16 |
16 |
28 |
48 |
176 |
68 |
42 |
22 |
4-M5 |
2XZ-0.5～1 |
|
DDC-JQ25 |
25 |
35 |
58 |
199 |
82 |
55 |
29 |
4-M6 |
2XZ-2～4 |
|
DDC-JQ32 |
32 |
40 |
68 |
222 |
92 |
64 |
36 |
4-M6 |
2XZ-4 |
|
DDC-JQ40 |
40 |
44 |
80 |
253 |
110 |
70 |
44 |
4-M6 |
2XZ-8 |
|
DDC-JQ50 |
50 |
56 |
94 |
294 |
124 |
90 |
55 |
4-M8 |
2X-15 |
|
DDC-JQ65 |
65 |
65 |
115 |
320 |
135 |
105 |
70 |
4-M8 |
2X-30 |
|
DDC-JQ80 |
80 |
75 |
140 |
367 |
165 |
125 |
85 |
4-M8 |
2X-70 |
|
