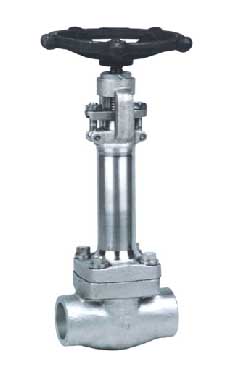

800Lb鍛鋼低溫閘閥

標準材質細表

序號	零件名稱	AStoASTM		SStoASTM
		LF2	LF3	F304(L)	F316(L)
1	閥體	A350LF2	A350LF3	A182F304(L)	A182F316(L)
2	閥座	A276420	A276410	A276304(L)	A276316(L)
3	閘板	A350LF2	A350LF3	A182F304(L)	A182F316(L)
4	墊片	316夾柔性石墨		316夾PTFE
5	閥蓋	A350LF2	A350LF3	A182F304(L)	A182F316(L)
6	螺栓	A193B7	A193B7	A193B8	A193B8M
7	閥桿	A182F6	A182F6	A182F304(L)	A182F316(L)
8	填料	柔性石墨		PTFE
9	銷釘	A276420		A276 304
10	活節螺栓	A193B7	A193B16	A193B8	A193B8M
11	填料壓套	A276410		A182F304(L)	A182F316(L)
12	填料壓板	A105	A182F11	A182F304(L)	A182F316(L)
13	螺母	A1942H	A1944	A1948	A1948M
14	閥桿螺母	A276420
15	潤滑墊片	A473431
16	銘牌	SS
17	緊鎖螺母	A1942H	A1944	A1948	A1948M
18	手輪	A197
適用溫度		≥—40℃	≥—101℃	≥—196℃

注意:客戶需求的其他材質也可采用.密封面材料配對客戶指定內件代號決定

CS=碳鋼;AS=合金鋼;SS=不銹鋼;

尺寸(MM)和重量(KG)

NPS		3/8"	1/2"	3/4"	1"	11/4"	11/2"	2"
L		79	92	111	120	120	140	178
H(開)		330	333	360	407	475	475	551
W		100	100	125	160	160	180	200
重量	螺栓式	5.2	7.1	9.4	13.5	15.0	17.8	28.0
	焊接式	4.8	6.4	8.7	12.2	13.4	15.2	26.0
