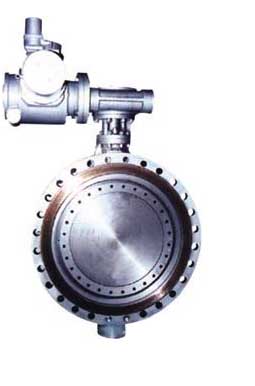

D943H法蘭式多層次金屬硬密封蝶閥

D943H-(6、10)C、P、R、V系列法蘭式多層次金屬硬密封蝶閥

公稱
通徑
DN
外形尺寸
連接尺寸

L
H D643H PN0.6MPa PN1.0MPa

短

長
H3 A3 B3 D D1 Z-d D D1 Z-d

50 108 150 112 530 250 255 140 110 4-14 165 125 4-18

65 112 170 115 530 250 255 160 130 4-14 185 145 4-18

80 114 180 120 565 250 255 190 150 4-18 200 160 8-18

100 127 190 138 600 250 255 210 170 4-18 220 180 8-18

125 140 200 164 640 250 255 240 200 8-18 250 210 8-18

150 140 210 175 705 300 315 265 225 8-18 285 240 8-22

200 152 230 208 775 300 315 320 280 8-18 340 295 8-22

250 165 250 243 945 300 315 375 335 12-18 395 350 12-22

300 178 270 283 1070 300 315 440 395 12-22 445 400 12-22

350 190 290 310 1140 300 315 490 445 12-22 505 460 16-22

400 216 310 340 1210 300 315 540 495 16-22 565 515 16-26

450 222 330 380 1335 575 714 595 550 16-22 615 565 20-26

500 229 350 410 1415 575 714 645 600 20-22 670 620 20-26

600 267 390 470 1605 656 810 755 705 20-26 780 725 20-30

700 292 430 550 1844 656 810 860 810 24-26 895 840 24-30

800 318 470 640 2040 656 810 975 920 24-30 1015 950 24-33

900 330 510 710 2255 785 863 1075 1020 24-30 1115 1050 28-33

1000 410 550 770 2380 785 863 1175 1120 28-30 1230 1160 28-36

1200 470 630 890 2640 785 863 1405 1340 32-33 1455 1380 32-39

1400 530 710 920 2886 1630 1560 36-36 1675 1590 36-42

1600 600 790 1085 3156 1820 1760 40-36 1915 1820 40-48

1800 670 870 1230 3421 2045 1970 44-39 2115 2020 44-48

2000 760 950 1350 3685 2265 2180 48-42 2325 2230 48-48

D943H-(16、25)C、P、R、V系列法蘭式多層次金屬硬密封蝶閥

公稱 通徑 DN	外形尺寸						連接尺寸
	L		H	D943H			PN1.6MPa			PN2.5MPa
	短	長	H	H3	A3	B3	D	D1	Z-d	D	D1	Z-d
50	108	150	112	530	250	255	165	125	4-18	165	125	4-18
65	112	170	115	550	250	255	185	145	4-18	185	145	8-18
80	114	180	120	565	250	255	200	160	8-18	200	160	8-18
100	127	190	138	600	250	255	220	180	8-18	235	190	8-22
125	140	200	164	640	250	255	250	210	8-18	270	220	8-26
150	140	210	175	705	300	315	285	240	8-22	300	250	8-26
200	152	230	208	775	300	315	340	295	12-22	360	310	12-26
250	165	250	243	945	300	315	405	355	12-26	425	370	12-30
300	178	270	283	1070	300	315	460	410	12-26	485	430	16-30
350	190	290	310	1140	300	315	520	470	16-26	555	490	16-33
400	216	310	340	1210	300	315	580	525	16-30	620	550	16-36
450	222	330	380	1335	575	714	640	585	20-30	670	600	20-36
500	229	350	410	1415	575	714	750	650	20-33	730	660	20-36
600	267	390	470	1605	656	810	840	770	20-36	845	770	20-39
700	292	430	550	1844	656	810	910	840	24-36	960	875	24-42
800	318	470	640	2040	656	810	1025	950	24-39	1085	990	24-48
900	330	510	710	2255	785	863	1125	1050	28-39	1185	1090	28-48
1000	410	550	770	2380	785	863	1255	1170	28-42	1320	1210	28-56
1200	470	630	890	2640	785	863	1485	1390	32-48	1530	1420	32-56
1400	530	710	920	2886			1685	1590	36-48	1755	1640	36-62
1600	600	790	1085	3156			1930	1820	40-56	1975	1860	40-62
1800	670	870	1230	3421			2130	2020	44-56	2195	2070	44-70
2000	760	950	1350	3685			3685	2230	48-62	2425	2300	48-70

D943H-(40)C、P、R、V系列法蘭式多層次金屬硬密封蝶閥

公稱 通徑 DN	外形尺寸						連接尺寸
	L		H	D943H			PN4.OMPa
	短	長	H	H3	A3	B3	D	D1	Z-d
50	108	150	112	530	250	255	165	125	4-18
65	112	170	115	530	250	255	185	145	8-18
80	114	180	120	565	250	255	200	160	8-18
100	127	190	138	600	250	255	235	190	8-22
125	140	200	164	640	250	255	270	220	8-26
150	140	210	175	705	300	315	300	250	8-26
200	152	230	208	775	300	315	375	320	12-30
250	165	250	243	945	300	315	450	385	12-33
300	178	270	283	1070	300	315	515	450	16-33
350	190	290	310	1140	300	315	580	510	16-36
400	216	310	340	1210	300	315	660	585	16-39
450	222	330	380	1335	575	714	685	610	20-39
500	229	350	410	1415	575	714	755	670	20-42
