美標旋塞閥

特點

①旋塞閥密封面之間的運動帶有擦拭作用、全開時可以完全防止密封面與介質接觸所以可用于帶懸浮顆粒的介質。
②旋塞閥圓柱形的關閉件通過旋轉90⁰就可以達到開啟和關閉所以該閥門非常適用快速啟閉的場合。
③旋塞閥結構簡單易于維修和清理、如緊定式圓維形旋塞閥、擰下緊定螺母、撤下墊圈閥塞便可以從閥體中取出、進行清理和維修。奧氏體不　銹鋼制成的該類閥門是食品工業和制藥工的最佳選擇。

標準STD

設計與制造	結構長度	法蘭尺寸	對焊連接尺寸	壓力～溫度	試驗～檢驗
API600	ANSIB16.10	ANS1B16.5a	ANS1B16.25	ANS1B16.34	AP1598

壓力試驗

公稱壓力	強度試驗		水密封試驗		氣密封試驗
公稱壓力	MPa	Lbf/in²	MPa	Lbf/in²	MPa	Lbf/in²
150	3.1	450	2.2	315	0.5～0.7	60～100
300	7.8	1125	5.6	815
600	15.3	2225	11.2	1630
900	23.1	3350	16.8	2440
1500	38.4	5575	28.1	4080
2500	64.6	9367	47.4	6873

主要零件材料及性能

閥體、閥蓋	塞體	調節閥	調節墊片	O形圈	工作溫度	適用介質
WCB	WCB	F6	PTFE 增強PTFE	氟橡膠	-29～340℃	水、蒸汽、天然氣、石油、石油產品、硝酸、醋酸
A105	A105	F6
CF8	F304	F304
CF3	F316	F316	PTFE		耐酸220℃
CF8M	F304L	F304L
CF3M	F316L	F316L

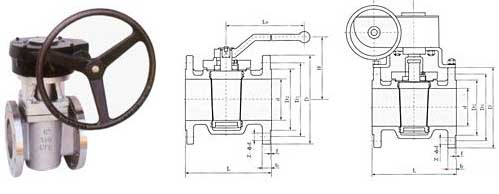

主要外形尺寸

磅級

尺寸

d

L

D

D1

D2

b

z-φd

f

Lo

H

X

W

150

1/2

13

108

89

60

35

-

4-16

2

149

121

-

-

3/4

19

117

98

70

43

-

4-16

2

149

121

-

-

1

25

140

128

79

51

11

4-16

2

181

124

-

-

2^1/2

38

165

127

98

73

14

4-16

2

229

140

-

-

2

51

178

152

121

92

16

4-19

2

305

159

-

-

2^1/2

64

191

178

140

105

17

4-19

2

460

191

-

-

3

76

203

191

152

127

19

4-19

2

460

191

-

-

4

102

229

229

191

157

24

8-19

2

762

229

-

-

6

152

267

279

241

216

25

8-22

2

-

536

222

305

8

203

292

343

298

270

29

8-22

2

-

565

400

460

10

254

330

406

362

324

30

12-25

2

-

616

400

460

300

1/2

13

140

95

67

35

14

4-16

2

149

121

-

-

3/4

19

152

117

83

43

16

4-19

2

149

121

-

-

1

25

159

124

89

51

17

4-19

2

181

124

-

-

2^1/2

38

191

156

114

73

21

4-22

2

229

140

-

-

2

51

216

165

127

92

22

8-19

2

305

159

-

-

2^1/2

64

241

191

149

105

25

8-22

2

460

191

-

-

3

76

283

210

168

127

29

8-22

2

460

191

-

-

4

102

305

254

200

157

32

8-22

2

762

229

-

-

6

152

403

318

270

216

37

12-22

2

-

546

222

305

8

203

419

381

300

270

41

12-25

2

-

565

400

460

10

254

457

445

387

324

48

16-29

2

-

616

400

460
