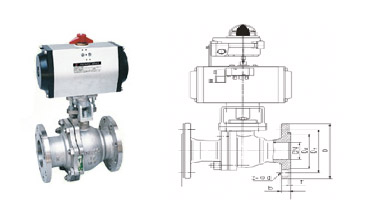

Q641F/PPL型不銹鋼氣動浮動球閥

概述：

Q641F系列氣動O型球閥是一種轉角為90°的旋轉類閥門,密封性能優良,流量系數大,流阻系數小,結構簡單,使用壽命長,便于維修。配用的執行機構是引進國外先進技術生產的Bray系列氣缸式執行機構,球閥分單作用和雙作用兩種型號。產品廣泛應用于化工、石油、輕紡、電力、食品制藥、制冷、造紙行業的系統控制。

性能參數:

公稱通徑DN(mm)	DN15～DN400
公稱壓力	1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K
適用介質	水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等
介質溫度	-40～+180℃ -40～+350℃
泄漏量	0 符合ANSIB16.104 5級標準
球體轉角	90°
閥體材制質	A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M
閥座材料	聚四氟乙烯(常溫)、特制PPL(高溫)
防爆級組	dⅡBT4(d2c4)(可供普通型、防爆型二種規格)
電磁閥電源	220VAC、24VDC
氣源壓力 MPa	0.4～0.7MPa
固有可調比 R	100:1

流量特性Kv值:

公稱通徑 (DN)	不同開度角下的Kv值
公稱通徑 (DN)	10°	20°	30°	40°	50°	60°	70°	80°	90°
50	2	4	9	17	32	60	97	151	215
80	6	11	22	44	83	155	250	389	550
100	9	18	34	71	133	248	398	620	890
150	20	40	80	160	300	560	900	1400	2000
200	36	72	143	286	737	1002	1611	2506	3580
250	57	113	226	453	848	1582	2253	3955	5650
300	81	163	325	651	1220	2278	3661	5695	8100
350	110	221	443	885	1750	3541	5311	7967	10950
400	150	303	605	1113	2424	4850	7275	10910	15300

主要外形尺寸:

公稱通徑DN(mm)	尺寸							執行器型號
公稱通徑DN(mm)	L	D	D1	D2	b	f	Z-Φd	執行器型號
15	108	95	65	45	14	2	4-14	GT52/GT63K
20	117	105	75	55	14		4-14	GT63/GT63K
25	127	115	85	65	14		4-14	GT63/GT83K
32	140	135	100	78	16		4-18	GT83/GT83K
40	165	145	110	85	16	3	4-18	GT83/GT110K
50	178	160	125	100	16		4-18	GT83/GT110K
65	190	180	145	120	18		4-18	GT110/GT127K
80	203	195	160	135	20		8-18	GT127/GT127K
100	305	215	180	155	20		8-18	GT127/GT160K
125	256	245	210	185	22		8-18	GT160/GT190K
150	394	280	240	210	24		8-23	GT190/GT210K
200	457	335	295	265	26		12-23	GT254/BAW20S
250	533	405	335	320	30		12-25	BAW17/BAW20S
