NKZ41H真空法蘭閘

試驗壓力

公稱壓力 PN/MPa	試驗壓力/MPa
	殼體強度試驗	上密封試驗	密封試驗
1.0	1.5	1.1	1.1
1.6	2.4	1.8	1.8
2.5	3.8	2.8	2.8
4.0	6.O	4.4	4.4
6.4	8.6	7.O	7.0
1O.O	15.O	11.O	11.O

使用范圍

產品類型	適用介質m	適用溫度/℃
NKZ41H NKZ44H NKZ944H-C型 NKZ941H	水、蒸汽、空氣	≤425
NKZ41H(Y) NKZ44H(Y)-I型 NKZ944H(Y)-I型 NKZ941H(Y)	水、蒸汽、空氣	≤550

主要零件材料

零件名稱	閥體、閥蓋	閥桿	閘板	密封面	閥桿螺母	填料	緊固件
NKZ44H NKZ41H-C型 NKZ944H-C型 NKZ941H	WCB	2Crl3	25	H：合金鋼	鋁青銅	膨脹復合石墨	優質碳鋼
NKZ44 NKZ41Y-I型 NKZ944-I型 NKZ941	鉻鉬鋼 Cr.Mo steel	20CrlMo1VA 38CrMoAlA	鉻鉬鋼	Y：硬質合金			鉻鉬鋼

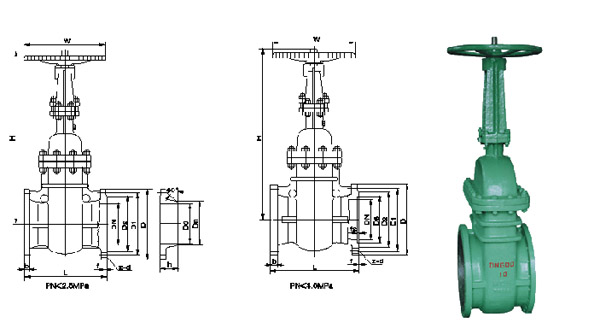

主要尺寸及重量

公稱通徑 DN/mm Nomin	公稱壓力 PN/MPa	主要外形尺寸和連接尺寸/mm									閥門 重量 /kg	附法蘭尺寸/mm
		L	H	D	D1	D2	b	f	z-d	W		h	D0	Dn
50	1.O	250	345	160	125	1OO	16	3	4-18	250	28	45	49	58
65		270	395	180	145	120	18	3	4-18	250	40	48	64	75
80		280	425	195	160	135	20	3	4-18	300	55	50	78	97
100		300	51O	215	180	155	20	3	8-18	300	72	52	96	110
125		325	570	245	21O	185	22	3	8-18	350	106	60	120	136
150		350	725	280	240	21O	24	3	8-18	350	146	60	145	163
200		400	820	335	295	265	26	3	8-18	400	220	62	202	223
250		450	890	390	350	320	28	3	12-23	400	315	62	225	278
300		500	1070	440	400	368	28	3	12-23	450	398	65	303	330
350		550	1320	500	460	428	30	4	16-23	550	530	65	351	382
400		600	1450	565	515	482	32	4	16-25	550	690	65	398	432
450		650	1560	615	565	532	32	4	20-25	600	870	70	460	485
500		700	1720	670	620	585	34	4	20-25	650	1080	78	500	535
600		800	1880	780	725	685	36	5	20-30	700	1350	90	600	636
700		900	2085	895	840	800	40	5	24-30	750	1950	90	690	726
800		1OOO	2590	101O	950	905	44	5	24-34	800	2500	106	790	826
50	1.6	250	345	160	125	1OO	16	3	4-18	250	28	48	49	58
65		270	395	180	145	120	18	3	4-18	250	40	50	64	75
80		280	425	195	160	135	20	3	8-18	300	58	52	78	91
100		300	51O	215	180	155	20	3	8-18	300	75	52	96	110
125		325	570	245	21O	185	22	3	8-18	350	110	60	120	136
150		350	725	280	240	21O	24	3	8-23	350	150	60	145	163
200		400	820	335	295	265	26	3	12-23	400	223	62	201	223
250		450	890	405	355	320	30	3	12-25	450	326	68	253	278
300		500	1070	460	41O	375	30	3	12-25	550	432	70	303	330
350		550	1320	520	470	435	34	4	16-25	600	572	78	351	382
400		600	1450	580	525	485	36	4	16-30	650	740	90	398	432
450		650	1560	640	585	545	40	4	20-30	700	955	95	450	485
500		700	1720	705	650	608	44	4	20-34	750	1195	98	500	535
600		800	1880	840	770	718	48	5	20-41	800	1455	105	600	636
700		900	2085	g1O	840	788	50	5	24-41	850	211O	11O	690	726
800		1OOO	2590	1020	950	898	52	5	24-41	950	2630	115	790	826
