PZ41H排渣閘閥

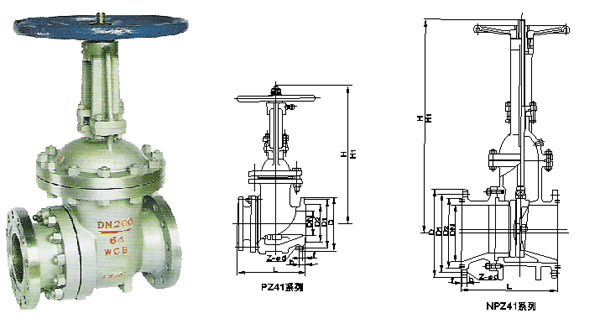

主要尺寸

型號公稱通徑
DN/mm 主要尺寸/mm

L D D1 D2 b Z-ød H

PZ41H-10C
PL41H-10C
PZ41H-16C
PL41H-16C
NPZ41H-10C
NPZ41H-16C
電動排渣閥
尺寸同上，
高度重量加電動頭 50 250 165 125 102 20 4-ø18 335

80 280 200 150 133 22 8-ø18 510

100 300 220 180 150 24 8-ø18 685

150 350 285 240 212 28 8-ø22 790

200 400 340 295 268 30 12-ø22 885

250 450 405 355 320 32 12-ø26 1015

300 500 460 41O 370 34 12-ø26 1190

350 550 520 470 430 38 16-ø26 1350

400 600 580 525 482 40 16-ø30 1460

500 700 715 650 585 46 20-ø33 1820

　 PZ41H-25
PZ941H-25
NPZ41H-25
NPZ941H-25
電動尺寸同上，高度、
重量外加電動裝置 50 250 165 125 102 20 4-ø18 335

80 280 200 150 133 22 8-ø18 510

100 300 235 190 158 24 8-ø22 685

150 350 300 250 212 30 8-ø26 190

200 400 360 31O 278 34 12-ø26 885

250 450 425 370 335 36 12-ø30 1015

300 500 485 430 390 40 16-ø30 1190

350 550 555 490 450 44 16-ø33 1350

400 600 620 550 505 48 16-ø36 1460

450 650 670 600 555 50 20-ø36 1620

500 700 730 660 615 52 20-ø36 1820

PL41H-25
PL941H-25
電動尺寸同上，
高度、重量
外加電動裝置 150 400 300 250 212 30 8-ø26 91O

200 500 360 31O 278 34 12-ø26 1100

250 550 425 370 335 36 12-ø30 1430

300 650 485 430 390 40 16-ø30 1558

350 700 555 490 450 44 16-ø33 1678

400 750 620 550 505 48 16-ø36 1830

450 850 670 600 555 50 20-ø36 1990

500 900 730 660 615 52 20-ø36 2160

PZ41H排渣閘閥工作溫度	≤100℃
PZ41H排渣閘閥閥體材料	碳鋼WCB Carbon steel
PZ41H排渣閘閥適用介質(zhì)	灰渣水混合物，渣水比≥1:15，最大類徑≤50mm
