產品用途
2W系列電磁閥，閥體采用鍛壓成型，內件不銹鋼制作，用于管路中對液體，氣體介質通斷的自動控制。
主要技術數據
1、使用壓力：0～10kg/cm2
2、最大耐壓力：16kg/cm2
3、使用流體：空氣、水、油、瓦斯、煤氣、液化氣
4、使用流體粘度：20CST以下
5、工作溫度：-5～80℃
6、電壓波動范圍：±10%
7、動作方式：直動式
8、型式、常閉式（即通電后閥開啟，或常開式（通電閥關閉）。
9、工作壽命＞15萬次
10、絕緣等級：B級
11、經圈溫升＜75℃
12、功率＜15W
安裝注意事項
1、安裝電磁閥，閥體上的箭頭標記，應同管路流體流向相一致。
2、電磁閥上的標牌參數應與實際使用要求相符。特別請注意標記的額定電壓。
警告
本閥沒有安裝防爆裝置，不能在有爆炸性危險的場所使用。
備注
對電磁閥有特殊要求，請與當?shù)亟?jīng)銷商聯系。

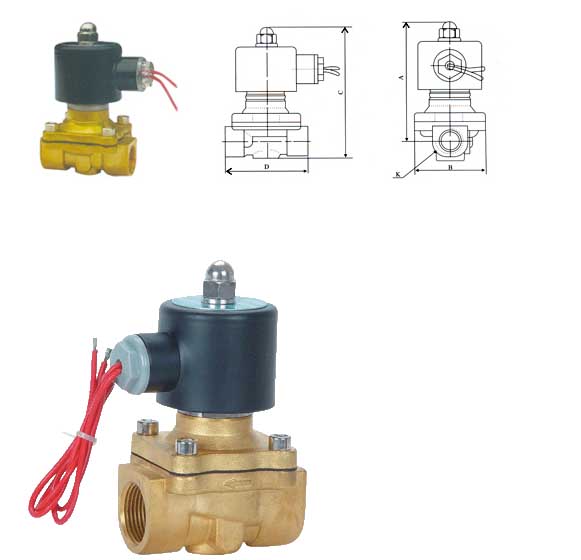

2W電磁閥(水用電磁閥)-產品規格
|
型號 |
通徑 |
A |
B |
C |
D |
K(G) |
閥體材質 |
|
2W025-06 |
2.5 |
66 |
30 |
75 |
40 |
1/8" |
鍛造銅 |
|
2W025-08 |
2.5 |
66 |
30 |
75 |
40 |
1/4" |
|
2W040-08 |
4 |
66 |
30 |
75 |
40 |
1/4" |
|
2W040-10 |
4 |
74 |
32 |
85 |
52 |
3/8" |
|
2W160-10 |
16 |
101 |
57 |
117 |
69 |
3/8" |
|
2W160-15 |
16 |
101 |
57 |
117 |
69 |
1/2" |
|
2W-200-20 |
20 |
107 |
57 |
123 |
73 |
3/4" |
|
2W-250-25 |
25 |
111 |
74 |
134 |
99 |
1" |
|
2W350-35 |
35 |
140 |
90 |
170 |
119 |
11/4" |
鑄造銅 |
|
2W400-40 |
40 |
142 |
95 |
172 |
123 |
11/2" |
|
2W500-50 |
50 |
172 |
123 |
209 |
168 |
2" |
注：1、需要法蘭連接的在型號后加F，如2W250-25F 3、需要不銹鋼螺紋連接的加J，如2W250-250J
2、需要不銹鋼法蘭式的即：2W25025JF 4、需要常開式的在型號最后加K，如2W250-25JFK
|
