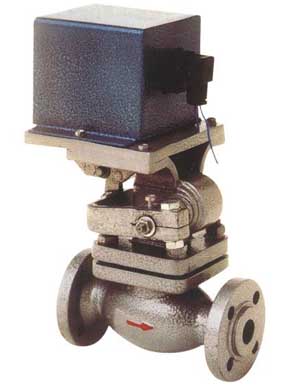

ZCNG、ZCNH高溫高壓電磁閥

一、用途

　　ZCZG ZCZH 高溫電磁閥是先導直動型的電磁閥，其通用介質范圍較廣，可分別使用于水、輕油、重油、非腐蝕性氣體及蒸汽等流體，如電站抽氣管道疏水系統和蒸發器的排氣系統中，主要是對管道中的介質進行雙位自動調節和遠程控制。

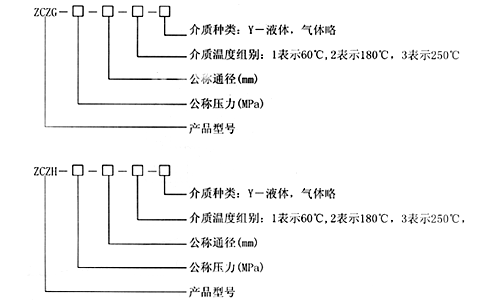

二、型號規格說明

三、特點

耐高溫：采用金屬硬密封，提高了使用溫度。

耐磨：選材合理，閥杯和導向套間巧秒地利用流體的潤滑作用，減少磨損。

四、結構原理

1、結構如圖

2、工作原理

       電磁閥電磁鐵通電時，連桿被提升，帶動轉軸轉動，副閥打開。由于副閥被開啟，主閥閥杯上部的壓力流體被排出，因此主閥閥杯下部的壓力比上部高，這樣下部的壓力將主閥閥杯向上推開。主閥被打開后，上下壓力相等，閥杯在電磁力、上下壓力作用下，置于平衡狀態，閥門開通。斷電時在銜鐵自重及返回彈簧作用下，關下副閥，副閥關閉后，隨之主閥閥杯上部的壓力升高而將主閥閥杯壓下，達到斷流密封作用，閥門關閉。

五、技術參數

介質溫度℃	ZCZG		≤250
	ZCZH		≤400
公稱壓力 （MPa）	ZCZG		2.5
	ZCZH		4.0
工作壓差 （MPa）	ZCZG		0.1~2.5
	ZCZH		0.1~4.0
公稱通徑 （mm）	10	15	20	25	32	40	60	65	80	100
功耗	0.15KVA				0.46KVA			0.15KVA
電源電壓	AC220V其余規格可作特殊訂貨
額定流量系數 （KV）	按JB/T7352-94規定
泄漏量（m/min）	按JB/T7352-94·F規定

六、外形尺寸

DN	L	H	D	D1	D2	D3	b	f1	f	n-d
10	160	298	90	60	34	41	16	4	2	4-Φ14
15	160	298	95	65	39	45	16	4	2	4-Φ14
20	200	304	105	75	50	55	16	4	2	4-Φ14
25	200	304	115	85	57	65	16	4	2	4-Φ14
32	200	314	140	100	65	78	18	4	2	4-Φ18
40	260	460	150	110	75	85	18	4	3	4-Φ18
50	300	460	165	125	87	100	20	4	3	4-Φ18
65	290	433	185	145	109	120	22	4	3	8-Φ18
80	310	433	200	160	120	135	22	4	3	8-Φ18
100	350	461	235	190	149	160	24	4.5	3	8-Φ22

七、安裝須知

1、安裝時電磁閥線圈向上，并保持垂直位置，電磁閥上箭頭或標記應與管道流向一致，不得安裝在有濺水或漏水的地方。

2、電磁閥的工作介質應清潔無顆粒雜質，電磁閥內件表面上的污物及過濾器，需定期清潔干凈。

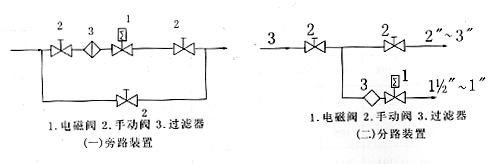

3、在電磁閥發生故障時，為了及時隔離電磁閥，并保證系統正常運行，最好安裝旁路裝置（如圖一）。

4、在管路系統中，安裝在支路上的電磁閥通徑應小于主管道閥門的通徑（如圖二）。

5、安裝電磁閥前，管道必須清洗干凈。建議在閥前安裝過濾器，蒸汽管道安裝疏水閥。

6、不能將閥安裝在管道的低凹處，以免因蒸汽冷凝水、雜質等沉淀在閥內而防礙動作。

7、不能在爆炸危險場合使用。

8、在管路剛性不足情況下，建議把閥前管道用支架固定，以免電磁閥工作時引起振動。

9、在安裝前，要注意看清產品標牌，認真閱讀使用說明書，判斷產品是否符合使用條件。

10、電磁閥前后管道上需安裝壓力表，以便觀察管道壓力。

八、使用保養

1、建議使用單位派專人負責使用保養。

2、電磁閥安裝后需通入介質實驗動作數次，確認正常后方可投入正式使用。

3、應定期清洗大閥內外及銜吸合面的污物，注意不要損壞密封面。

4、電磁閥較長時間不用時，應關閉閥前手動閥，重新啟用時，蒸汽電磁閥應將冷凝水排除干凈，并作試動作數次，待開關正常后方可投入使用。

5、電磁閥從管路上卸下不用時，應將內部及零件拭凈并用壓縮空氣吹凈儲存。

6、使用時間較長時，如活塞與閥座間密封不好，可將活塞密封面重新磨平，再和閥座研磨。

7、工作時，要注意閥門前后壓力表，要求工作壓力不得超過額定壓力，工作壓差必須在額定壓差范圍內。當工作壓力超過額定壓力或工作壓差超過額定壓差時，電磁閥要停止使用，關閉前后手動閥，以免電磁閥爆炸和泄漏。

九、訂貨須知

1、訂貨時請注明型號、公稱通徑、公稱壓力、工作介質、工作壓差、介質溫度、電源電壓及頻率、介質粘度。
