GNF型不銹鋼單螺桿泵（簡稱：GNF單螺桿泵）屬容積式濃漿泵。是一種新型的輸送液體的機械，具有結構簡單，工作安全可靠，適用維修方便，初夜連續均勻，壓力穩定等優點。接觸物料的金屬零件，均選用優質不銹耐酸剛制作、襯套采用無毒無味的橡膠，工作溫度可達120°C。因而它具有防腐、耐酸、耐油等優點，最適于輸送各種粘度的食品漿料。它的主要工作部件是偏心螺旋體的螺桿(稱轉子)和內表面呈雙線螺旋面的螺桿襯套(稱定子)其工作原理是當電機帶動泵軸轉動時，螺桿一方面繞本身的軸線旋轉，另一方面它又沿襯套內表面滾動，于是形成泵的密封腔室，螺桿每轉一周，密封腔中的液體向前推進一個螺距，隨著螺桿的連續轉動，液體以螺旋形式的方式從一個密封腔壓向另一個密封腔，最后擠出泵體。
GNF單螺桿泵適用于化工、石油和污水處理等生產過程種，可用于輸送粘度1-1000000厘泊，不含有固體顆�；蚰z塊的溶液、漿、懸浮液、膠液等。
GNF單螺桿泵型號意義說明
例：GNF29*4
G：表示單螺桿泵
N：表示一般結構
F：表示螺桿及過流部分的零件用不銹鋼制成，
橡膠襯套由耐腐無毒無味的膠料制作。
29：表示螺桿的直徑為29毫米。
4：表示螺桿的螺距數為4

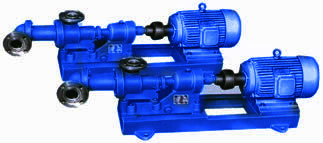

GNF24*4 GNF40*2 GNF64*4
GNF單螺桿泵性能參數
泵的型號
Model |
流量Q
Capacity |
揚程H
(m)
head |
轉速
N
r/min
speed |
功率N(千瓦)
Power |
效率
N
(%)
efficiency |
允許吸上真空高度
Vacuum
high |
進出口直徑
D
(mm)
Entrance diameter |
配套電機型號
Motor |
| M3/h |
L/S |
軸功率
Shaft power |
電機功率
Motor power |
| GNF29×4 |
1.5 |
0.42 |
≥45 |
960 |
0.98 |
1.5 |
42 |
5 |
32 |
Y100L-6 |
| GNF40×2 |
8 |
2.2 |
≥45 |
960 |
2.18 |
3 |
50 |
5 |
50 |
Y132S-6 |
| GNF64×4 |
20 |
5.6 |
≥45 |
960 |
6.66 |
11 |
50 |
5 |
100 |
Y160L-6 |
|
