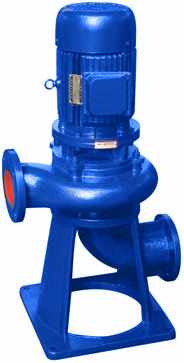

LW型直立式無堵塞排污泵

LW型直立式無堵塞排污泵，簡稱：LW排污泵，具有以下特點：
1.采用大流道抗堵塞水力部件設計，大大提高污物通過能力，能有效地通過泵口徑的5倍纖維物質和直徑為泵口徑約50%d 固體顆粒。
2.設計合理，配套電機合理，效率高，節能效果顯著。
3.機械密封采用雙道串聯密封，材質為硬質耐磨碳化鎢，具有耐用、耐磨等特點，可以使泵安全連續運行8000小時以上。
4.泵與電機直聯同軸，屬機電一體化產品，結構緊湊，性能穩定。
5. 水力性能先進，整機效率高，運轉噪音低。
6.在電機風葉端加上防護罩，整機可置于室外工作，無需機房，可節省大量基建費用。
7.泵與電機為一體結構，故安裝時無需校正。

結構說明

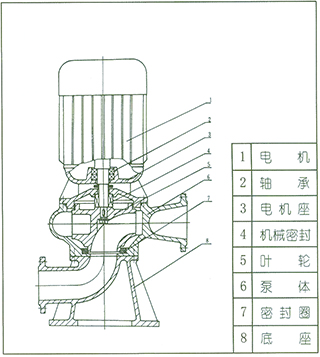

LW型系列立式無堵塞排污泵為單吸蝸殼式泵，泵內裝有無堵塞防纏繞單（雙）大流道葉輪，具有很好的通過能力。該系列泵具有兩種結構形式，一是電機與泵直接同軸，二是采用聯軸器聯接，電機采用標準方式電機。其結構圖如下，每種結構形式具有兩種底座連接形式，一是進口水平吸入，具有轉角功能，可根據使用要求，進出口安放成0o、90o、180o、270o，便于管路連接，二是進口軸向吸入，便于立式安裝。

結構說明

性能參數表

序號	型號	口徑	流量	揚程	轉速	功率	效率	使用揚程范圍
	Type	mm	m3h	m	r/min	KW
1	25LW8-22-1.1	25	8	22	2825	1.1	38.5	10-22
2	32LW12-15-1.1	32	12	15	2825	1.1	40	8-15
3	40LW15-15-1.5	40	15	15	2840	1.5	45.1	6-15
4	40LW15-30-2.2	40	15	30	2840	2.2	48	15-30
5	50LW20-7-0.75	50	20	7	1390	0.75	54	3-7
6	50LW10-10-0.75	50	10	10	1390	0.75	56	4-10
7	50LW20-15-1.5	50	20	15	2840	1.5	55	6-15
8	50LW15-25-2.2	50	15	25	2840	2.2	56	10-25
9	50LW18-30-3	50	18	30	2880	3	58	15-30
10	50LW25-32-5.5	50	25	32	2900	5.5	53	17-32
11	50LW20-40-7.5	50	20	40	2900	7.5	55	20-40
12	65LW25-15-2.2	65	25	15	2840	2.2	52	6-15
13	65LW37-13-3	65	37	13	2880	3	55	6-13
14	65LW25-30-4	65	25	30	2890	4	58	15-30
15	65LW30-40-7.5	65	30	40	2900	7.5	56	20-40
16	65LW35-50-11	65	35	50	2930	11	60	35-50
17	65LW35-60-15	65	35	60	2930	15	63	40-60
18	80LW40-7-2.2	80	40	7	1420	2.2	52	3-7
19	80LW43-13-3	80	43	13	2880	3	50	5-13
20	80LW40-15-4	80	40	15	2890	4	57	6-15
21	80LW65-25-7.5	80	65	25	2900	7.5	56	12-25
22	100LW80-10-4	100	80	10	1440	4	62	4-10
23	100LW110-10-5.5	100	110	10	1440	5.5	66	5-10
24	100LW100-15-7.5	100	100	15	1440	7.5	67	8-15
25	100LW85-20-7.5	100	85	20	1440	7.5	68	10-20
26	100LW100-25-11	100	100	25	1460	11	65	10-25
27	100LW100-30-15	100	100	30	1460	15	66	12-30
28	100LW100-35-18.5	100	100	35	1470	18.5	65	15-35
29	125LW130-15-11	125	130	15	1460	11	62	7-15
30	125LW130-20-15	125	130	20	1460	15	63	10-20
31	150LW145-9-7.5	150	145	9	1440	7.5	63	4-9
32	150LW180-15-15	150	180	15	1460	15	65	5-15
33	150LW180-20-18.5	150	180	20	1470	18.5	75	8-20
34	150LW180-25-22	150	180	25	1470	22	76	12-25
35	150LW130-30-22	150	130	30	1470	22	75	15-30
36	150LW180-30-30	150	180	30	1470	30	73	15-30
37	150LW200-30-34	150	200	30	1480	37	70	13-30
38	200LW300-7-11	200	300	7	970	11	73	3-7
39	200LW250-11-15	200	250	11	970	15	74	4-11
40	200LW400-10-22	200	400	10	1470	22	76	5-10
41	200LW400-13-30	200	400	13	1470	30	73	6-13
42	200LW250-15-18.5	200	250	15	1470	18.5	72	7-15
43	200LW300-15-22	200	300	15	1470	22	73	8-15
44	200LW250-22-30	200	250	22	1470	30	71	12-22
45	200LW350-25-37	200	350	25	1980	37	75	10-25
46	200LW400-30-45	200	400	30	1480	45	70	13-30
47	250LW600-9-30	250	600	9	980	30	74	3-9
48	250LW600-12-37	250	600	12	1480	37	78	5-12
49	250LW600-15-45	250	600	15	1480	45	75	6-15
50	250LW600-20-55	250	600	20	1480	55	73	8-20
51	250LW600-25-75	250	600	25	1480	75	73	12-25
52	250LW800-12-45	250	800	12	980	45	76	5-12
53	300LW500-15-45	300	500	15	980	45	70	7-15
54	300LW800-15-55	300	800	15	980	55	73	8-15
55	300LW600-20-55	300	600	20	980	55	75	10-20
56	300LW800-20-75	300	800	20	980	75	78	12-20
57	300LW950-20-90	300	950	20	980	90	80	11-20
58	300LW1000-25-110	300	1000	25	980	110	82	12-25
59	350LW1100-10-55	350	1100	10	980	55	84.5	4-10
60	350LW1500-15-90	350	1500	5	980	90	82.5	6-15
61	350LW1200-18-90	350	1200	18	980	90	83.1	8-18
62	350LW1100-28-132	350	1100	28	740	132	83.2	15-25
63	350LW1000-36-160	350	1000	36	740	160	78.5	20-36
64	400LW1500-10-75	400	1500	10	980	75	82.1	3-10
65	400LW2000-15-132	400	2000	15	740	132	85.5	6-15
66	400LW1700-22-160	400	1700	22	740	160	82.1	10-22
67	400LW1500-26-160	400	1500	26	740	160	83.5	12-26
68	400LW1700-30-200	400	1700	30	740	200	83.5	15-30
69	400LW1800-32-250	400	1800	32	740	250	82.1	17-32
