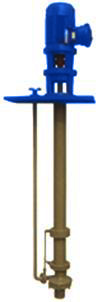

SLY系列長軸液下泵

SLY系列長軸液下泵屬于單級單吸立式液下泵。是在吸收國外先進技術基礎上，根據市場需求，由上海賽泰水泵自主設計開發的新型、節能環保產品，用于輸送中性或有腐蝕性的液體，清潔或內含固體顆粒的液體。特別適用于：污水處理、水泥廠、發電廠、石油化工等行業。 SLY長軸液下泵主要執行標準是：ISO 2825軸向吸入離心泵（16bar級）-標記、額定性能和尺寸；GB5656-85 單級單吸化工離心泵技術條件；GB/T3214-91 水泵流量的測定方法；GB/T3216-89 離心泵、混流泵、軸流泵和旋渦泵試驗方法SLY長軸液下泵主要執行ISO2858標準中標記和額定性能點。

結構特點

SLY型長軸液下泵總裝圖
總裝圖

1 泵體 15 接軸管 8 軸套 22 骨架油封

2 密封環 16 軸 9 軸 23 軸承

3 鋼絲螺套 17 支承管 10 支承管 24 上軸承壓蓋

4 葉輪螺母 18 底板 11 軸套 25 電機架

5 葉輪 19 防塵盤 12 軸襯 26 聯軸器

6 密封環 20 V型環 13 滑動軸承體 27 電機

7 泵蓋 21 軸承架 14 接軸鍵 28 軸承套

SLY長軸液下泵接軸方式：長軸分成二節或多節加工，接軸端每一端均車內螺紋，兩軸通過螺柱連接，外面通過接軸套及接軸鍵固定其位置。這樣長軸靠接軸鍵傳遞扭矩，螺柱傳遞軸向力。增強了泵軸的同軸度，降低長軸的加工難度；支承方式：SLY系列采用多點支承方式，液面之上采用角接觸球軸承，液下每根軸都有軸襯支承，軸襯固定在滑動軸承體上，滑動軸承體與支承管相連；泵起動時，葉輪已浸沒在介質中，因而起動容易，不存在排氣抽空問題；采用雙蝸殼泵體(口徑80mm上)，轉子部件受徑向力小，軸撓度小，軸襯磨損小，壽命長；從電機端看，泵為順時針方向旋轉。

沖洗方式

引入清潔的液體沖洗軸襯，保證了泵的安全運轉。SLY長軸液下泵對于不同的介質，有兩種方式可以選擇。自沖洗：當泵送介質為清潔介質時，采用此方式進行沖洗。從泵出口法蘭引一管路，使沖洗液流向各個軸襯，潤滑了軸襯，帶走摩擦副產生的熱量，起到降溫的作用。外沖洗：當泵送介質為內含較小顆粒的介質時，采用此方式進行沖洗。從外界接一管路，引入清潔的沖洗液沖洗各個軸襯，潤滑軸襯，帶走摩擦副產生的熱量，起到降溫的作用。同時，避免固體顆粒進入摩擦副中。

性能表 I

型號葉
輪
型
式電機轉速n～2950r/min 電機轉速n～1475r/min

流量
Q
M3/ 揚程
H
m 比重=100 比重=135 流量
Q
M3/ 揚程
H
m 比重=100 比重=135

電機功率及型號電機功率及型號

KW 電機機座號 KW 電機機座號 KW 電機機座號 KW 電機機座號

SLY25-200 A 11.5 47 5.5 132S1-2 7.5 132S2-2 5.8 11 1.1 90S-4 1.1 90S-4

B 10.5 40 4 112M-2 5.5 132S1-2 5.4 10 1.1 90S-4 1.1 90S-4

C 9 34 3 100L-2 4 112M-2 4.6 7.5 1.1 90S-4 1.1 90S-4

D 7.5 26 2.2 90L-2 3 100L-2 4 5.5 1.1 90S-4 1.1 90S-4

E 5.5 14 1.5 90S-2 1.5 90S-2 3 3 1.1 90S-4 1.1 90S-4

SLY40-160 A 28 31 5.5 132S1-2 7.5 132S2-2 14 7 1.1 90S-4 1.1 90S-4

B 25.6 27 5.5 132S1-2 7.5 132S2-2 13 6 1.1 90S-4 1.1 90S-4

C 22 20 4 112M-2 5.5 132S1-2 11 4.5 1.1 90S-4 1.1 90S-4

D 20 14 2.2 90L-2 3 100L-2 9.5 3.5 1.1 90S-4 1.1 90S-4

SLY40-200 A 29 51 11 160M1-2 15 160M2-2 14.5 12 1.5 90L-4 2.2 100L1-4

B 26 45 7.5 132S2-2 11 160M1-2 13 10.5 1.1 90S-4 1.5 90L-4

C 22 37 5.5 132S1-2 7.5 132S2-2 11.5 8 1.1 90S-4 1.1 90S-4

D 18 18 4 112M-2 5.5 132S1-2 9.5 6 1.1 90S-4 1.1 90S-4

SLY40-250 A 32 76 18.5 160L-2 22 180M-2 16 18.5 3 100L2-4 4 112M-4

B 30 70 15 160M2-2 18.5 160L-2 15 17 2.2 100L1-4 3 100L2-4

C 24 58 11 160M1-2 15 160M2-2 12.5 13 1.5 90L-4 2.2 100L1-4

D 21 45 7.5 132S2-2 11 160M1-2 10.5 10 1.1 90S-4 1.5 90L-4

SLY40-315 A 21 28 5.5 132S-4 7.5 132M-4

B 20 26.5 5.5 132S-4 7.5 132M-4

C 11.8 19 4 112M-4 5.5 132S-4

D 15 14 3 100L2-4 3 100L2-4

SLY50-160 A 50 32 11 160M1-2 15 160M2-2 25 7.5 1.5 90L-4 2.2 100L1-4

B 45 27 7.5 132S2-2 11 160M1-2 22.8 6 1.5 90L-4 1.5 90L-4

C 38 20 5.5 132S1-2 7.5 132S2-2 19 45 1.1 90S-4 1.1 90S-4

D 31 15 3 100L-2 4 112M-2 16.5 3 1.1 90S-4 1.1 90S-4

SLY50-200 A 62 50 18.5 160L-2 22 180M-2 31 12 3 100L1-4 3 100L2-4

B 56 44 15 160M2-2 18.5 160L-2 28.5 10.5 2.2 100L2-4 3 100L2-4

C 49 35 11 160M1-2 15 160M2-2 25 8 1.5 90L-4 2.2 100L1-4

D 43 26 7.5 132S2-2 11 160M1-2 22 6 1.1 90S-4 1.5 90L-4

SLY50-250 A 70 80 30 200L1-2 37 200L2-2 35 19 4 112M-4 5.5 132S-4

B 66 73 30 200L1-2 37 200L2-2 33 17.5 4 112M-4 5.5 132S-4

C 60 58 22 180M-2 30 200L1-2 30 14 3 100L2-4 4 112M-4

D 50 43 15 160M2-2 18.5 160L-2 26 10 2.2 100L1-4 3 100L2-4

SLY50-315 A 44 27 11 160M-4 11 160M-4

B 40 23 7.5 132M-4 11 160M-4

C 35 16 5.5 132S-4 7.5 132M-4

D 30 13 3 100L2-4 4 112M-4

SLY80-160 A 94 30 15 160M2-2 18.5 160L-2 47 7 2.2 100L1-4 3 100L2-4

B 85 26 11 160M1-2 15 160M2-2 42 6 2.2 100L1-4 2.2 100L1-4

C 76 21 11 160M1-2 11 160M1-2 38 4.5 1.5 90L-4 2.2 100L1-4

D 66 15 5.5 132S1-2 7.5 132S2-2 34 3 1.1 90S-4 1.1 90S-4

SLY80-200 A 103 52 30 200L1-2 37 200L2-2 51 12.5 4 112M-4 5.5 132S-4

B 95 46 22 180M-2 30 200L1-2 47 11 3 100L2-4 4 112M-4

C 84 36 15 160M2-2 22 180M-2 40 8.5 2.2 100L1-4 3 100L2-4

D 70 28 11 160M1-2 15 160M2-2 36 6.5 1.5 90L-4 2.2 100L1-4

SLY80-250 A 127 80 45 225M-2 75 280S-2 64 19 7.5 132M-4 11 160M-4

B 120 74 45 225M-2 55 250M-2 60 18 7.5 132M-4 7.5 132M-4

C 105 57 30 200L1-2 45 225M-2 52 13.5 4 112M-4 5.5 132S-4

D 87 43 22 180M-2 30 200L1-2 46 10 3 100L2-4 4 112M-4

性能表 II

型號葉
輪
型
式電機轉速n～2950r/min 電機轉速n～1475r/min

流量
Q
M3/ 揚程
H
m 比重=100 比重=135 流量
Q
M3/ 揚程
H
m 比重=100 比重=135

電機功率及型號電機功率及型號

KW 電機機座號 KW 電機機座號 KW 電機機座號 KW 電機機座號

SLY80-315 A 70 32 15 160L-4 18.5 180M-4

B 66 29 11 160M-4 15 160L-4

C 56 23 11 160M-4 11 160M-4

D 45 17 5.5 132S-4 7.5 132M-4

SLY100-160 A 162 27 22 180M-2 30 200L1-2 81 6.5 3 100L2-4 4 112M-4

B 150 22 15 160M2-2 22 180M-2 73 5 2.2 100L1-4 3 100L2-4

C 130 15 11 160M1-2 15 160M2-2 63 3.3 1.5 90L-4 2.2 100L1-4

D 110 10 7.5 132S2-2 11 160M1-2 55 2 1.1 90S-4 1.5 90L-4

SLY100-200 A 193 48 45 225M-2 55 250M-2 95 11.5 5.5 132S-4 7.5 132M-4

B 180 42 37 200L2-2 45 225M-2 90 9.5 5.5 132S-4 7.5 132M-4

C 155 33 30 200L1-2 37 200L2-2 80 7.5 4 112M-4 5.5 132S-4

D 135 24 18.5 160L-2 30 200L1-2 70 5 3 100L2-4 3 100L2-4

SLY100-250 A 230 77 75 280S-2 90 280M-2 115 19 11 160M-4 15 160L-4

B 218 71 75 280S-2 90 280M-2 110 17 11 160M-4 11 160M-4

C 190 56 45 225M-2 75 280S-2 100 13 7.5 132M-4 11 160M-4

D 170 42 37 200L2-2 45 225M-2 90 9 5.5 132S-4 7.5 132M-4

SLY100-315 A 125 30 18.5 180L-4 30 200L-4

B 119 28 18.5 180M-4 22 180L-4

C 104 23 15 160L-4 18.5 180M-4

D 86 16.5 11 160M-4 11 160M-4

SLY150-200 A 160 10 7.5 132M-4 11 160M-4

B 152 8.5 7.5 132M-4 11 160M-4

C 140 6 5.5 132S-4 7.5 132M-4

D 123 4 3 100L2-4 4 112M-4

SLY150-250 A 195 17.5 15 160L-4 22 180L-4

B 180 15 15 160L-4 18.5 180M-4

C 160 10.5 11 160M-4 11 160M-4

D

SLY150-315 A 220 31.5 30 200L-4 45 225M-4

B 210 29 30 200L-4 37 225S-4

C 180 23 22 180L-4 30 200L-4

D 150 16 15 160L-4 18.5 180M-4

SLY200-250 A 305 16.5 22 180L-4 30 200L-4

B 290 15 18.5 180M-4 30 200L-4

C 260 11 15 160L-4 18.5 180M-4

D 240 7 11 160M-4 15 160L-4

SLY200-315 A 350 29 45 225M-4 55 250M-4

B 340 28 37 225S-4 55 250M-4

C 300 21 30 200L-4 37 225S-4

D 250 14 18.5 180M-4 22 180L-4

外形尺寸表

型號軸承架 DN a a1 a2 a3 k k1 r1 g z s n p c1 c2

SLY25-200 LK35 25 730 500 340 450 265 290 416 100 54 25 200 255 220 125

SLY40-160 40 290 270 449 120 285

SLY40-200 310 484 295

SLY50-160 50 295 460

SLY50-200 310 490 305

SLY40-250 LK45 40 860 580 405 530 335 335 529 120 54 25 220 300 280 140

SLY40-315 900 630 425 580 390 350 634 320

SLY50-250 50 860 580 405 530 350 325 550

SLY50-315 900 630 425 580 390 350 635 70 335

SLY80-160 80 860 580 405 530 350 310 555 135 320

SLY80-200 370 580

SLY80-250 900 630 425 580 390 325 615

SLY100-160 100 400 305 622 240 340

SLY100-200 410 637 330

SLY100-250 970 630 460 580 430 340 687 115 260 365

SLY150-200 150 1050 630 500 580 520 325 804 160

SLY80-315 LK55 80 970 630 460 580 430 360 690 135 70 30 260 380 320 140

SLY100-315 100 1050 660 500 610 460 375 737 115 390

SLY150-250 150 1100 660 525 610 525 360 824 160 400

SLY150-315 1200 720 575 670 580 385 894

SLY200-250 200 650 340 980 175 300 430

SLY200-315 1300 760 625 710 680 385 1030 440

配用電機型號及尺寸

軸承架電機機座號 90S 90L 100L 112M 132S 132M 160M 160L 180M 180L 200L 225S 225M
4P 225M
4P 250M 280S 280M

LK35 h1 389 399 419 449

h2 649 674 719 739 814 854 939 984 1009

LK45 h1 413 423 443 473 503 473 503

h2 673 698 743 763 838 878 963 1008 1033 1073 1138 1183 1178 1398 1483 1533

h1 556 586 616 616 616

h2 950 991 1076 1121 1146 1186 1251 1296 1321 1511

LK55 950 991 1076 1121 1146 1186 1251
