FY型液下泵

FY型液下泵是本單位在傳統耐腐蝕液下泵基礎上，融合瑞士蘇爾壽公司同類產品的先進技術，經改進設計而產生的新型泵；該泵取消了其他液下泵普遍采用的機械密封和選用了獨特結構的葉輪，使泵高效、節能、無泄漏、壽命特長，從而廣泛應用于石油、化工、制藥、造紙、冶金、污水處理等行業。

結構圖與特點

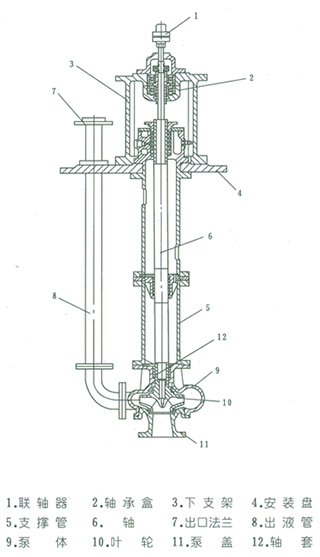

結構圖

1、泵為立式液下泵，外形美觀，直接安裝在被輸送介質的儲存器上，無額外占地面積，從而降低了基建投入。
2、取消了機械密封，解決了其他液下泵因機械密封容易磨損而須經常維修的煩惱，節約了泵的運行成本，提高了工作效率。
3、采用獨特的離心式雙平衡葉輪，供輸送不含固體顆粒等清潔的介質，振動噪音特低，效率高；采用開式雙平衡葉輪，供輸送不清潔帶有固體顆粒及短纖維的液體、運行平穩、不堵塞。

使用條件

1、被輸送介質溫度為-20-+140℃。
2、鑄鐵材質的泵，介質PH值在5-9范圍內。
3、采用開式葉輪的泵，被輸送液體中含有的固體顆粒直徑以不超過泵吸入口直徑30%為宜。

型號意義

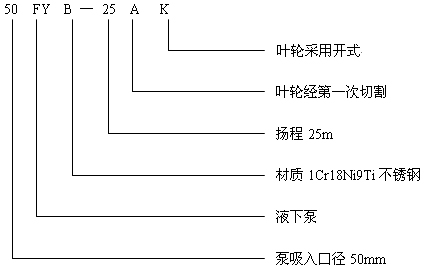

FY型液下泵型號意義

型號
名稱 抽氣速率（L/S）極限壓力≤（Pa）機組組成泵型號 總功率

主泵中間泵前級泵

JZJS30-1 30 4×10-2 ZJ30 SZ-63 3075

JZJS70-2 70 4×10-2 ZJ70 SZ-100 5.5

JZJS150-2 150 4×10-2 ZJ150A SZ-250 14

JZJS300-2 300 4×10-2 ZJ300 SZ-360 19

JZJS600-2 600 4×10-2 ZJ600 2SK-12 35.5

JZJS1200-2 1200 4×10-2 ZJ1200 2SK-25 56

JZJS70-21 70 10-1 ZJ70 ZJ30 SZ-100 6.25

JZJS70-12 70 10-1 ZJ70 ZJ70 SZ-100 7

JZJS150-21 150 10-1 ZJ150A ZJ70 SZ-250 15.5

JZJS150-12 150 10-1 ZJ150A ZJ150A SZ-250 17

JZJS300-41 300 10-1 ZJ300 ZJ70 SZ-250 16.5

JZJS300-22 300 10-1 ZJ300 ZJ150A SZ-250 18

JZJS600-41 600 10-1 ZJ600 ZJ150A SZ-360 23.5

JZJS1200-22 1200 10-1 ZJ1200A ZJ600 2SK-12 46.5

主要性能參數

型號規格出口直徑
mm 流量揚程
m 轉速
r/min 功率（KW）液下長度
m

m3/h L/S 軸功率電機功率

25FY-16 25 3.6 1 16 2900 0.713 1.5 0.5-2.5

25FY-16A 25 3.27 0.91 13 2900 0.713 1.5 0.5-2.5

25FY-25 25 3.6 1 25 2900 1.16 2.2 0.5-2.5

25FY-25A 25 3.27 0.91 20 2900 1.16 2.2 0.5-2.5

25FY-41 25 3.6 1 41 2900 2.51 4 0.5-2.5

25FY-41A 25 3.27 0.91 33 2900 2.51 3 0.5-2.5

40FY-16 40 7.2 2 16 2900 0.78 2.2 0.5-2.5

40FY-16A 40 6.55 1.82 13 2900 0.78 1.5 0.5-2.5

40FY-26 40 7.2 2 26 2900 1.45 3 0.5-2.5

40FY-26A 40 6.55 1.82 21 2900 1.45 3 0.5-2.5

40FY-40 40 7.2 2 40 2900 2.53 5.5 0.5-2.5

40FY-40A 40 6.55 1.82 32 2900 2.53 5.5 0.5-2.5

50FY16 50 14.4 4 16 2900 1.18 3 0.5-2.5

50FY-16A 50 13.1 3.64 13 2900 1.18 3 0.5-2.5

50FY-25 50 14.4 4 25 2900 1.96 4 0.5-2.5

50FY-25A 50 13.1 3.64 20 2900 1.96 3 0.5-2.5

50FY-40 50 14.4 4 40 2900 3.73 7.5 0.5-2.5

50FY-40A 65 13.1 3.64 33 2900 3.73 5.5 0.5-2.5

65FY-16 65 28.8 8 16 2900 2.16 4 0.75-2.5

65FY-16A 65 26.2 7.28 13 2900 2.16 3 0.75-2.5

65FY-25 65 28.8 8 25 2900 3.56 5.5 0.75-2.5

65FY-25A 65 26.2 7.28 21 2900 3.56 5.5 0.75-2.5

65FY-40 65 28.8 8 40 2900 6.04 11 0.75-2.5

65FY-40A 65 26.2 7.28 33 2900 6.04 11 0.75-2.5

80FY-15 80 54 15 15 2900 3.34 7.5 1-2.5

80FY-15A 80 49.1 13.65 12 2900 3.34 7.5 1-2.5

80FY-24 80 54 15 24 2900 5.43 11 1-2.5

80FY-24A 80 49.1 13.65 20 2900 5.43 11 1-2.5

80FY-38 80 54 15 38 2900 9.64 18.5 1-2.5

80FY-38A 80 49.1 13.65 31 2900 9.64 15 1-2.5

100FY-23 100 100.8 28 23 2900 9.25 18.5 1-2.5

100FY-23A 100 91.8 25.5 18 2900 9.25 15 1-2.5

100FY-37 100 100.8 28 37 2900 14.73 22 1-2.5

100FY-37A 100 91.8 25.5 31 2900 14.73 22 1-2.5

注：1、液下長度為安裝盤下至過濾網底之長度。2、以上所標電機功率按輸送介質比重1.4配置。

外形及安裝尺寸圖表

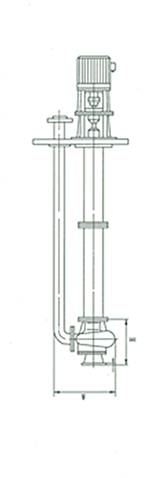

外形及安裝尺寸圖1

FY液下泵外形及安裝尺寸圖2

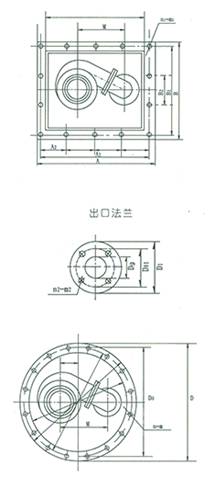

外形及安裝尺寸圖2

型號 W M H D D0 n-m A B A1 B1 A2 B2 n1-m1 Dg D1 D01 n2-m2

25-16 420 195 205 560 510 8-ф18 600 400 510 350 170 160 10-ф18 25 115 85 4-ф14

25-25 420 195 205 560 510 8-ф18 600 400 510 350 170 160 10-ф18 25 115 85 4-ф14

25-41 420 195 205 560 510 8-ф18 600 400 510 350 170 160 10-ф18 25 115 85 4-ф14

40-16 420 195 205 560 510 8-ф18 600 400 510 350 170 160 10-ф18 32 140 100 4-ф18

40-26 420 195 205 560 510 8-ф18 600 400 510 350 170 160 10-ф18 32 140 100 4-ф18

40-40 420 225 205 560 510 8-ф18 600 400 510 350 170 160 10-ф18 32 140 100 4-ф18

50-16 420 205 205 560 510 8-ф18 600 400 510 350 170 160 10-ф18 40 150 110 4-ф18

50-25 420 205 205 560 510 8-ф18 600 400 510 350 170 160 10-ф18 40 150 110 4-ф18

50-40 420 225 205 560 510 8-ф18 600 400 510 350 170 160 10-ф18 40 150 110 4-ф18

65-16 550 310 250 700 650 12-ф18 750 450 660 360 220 180 10-ф18 50 165 125 4-ф18

65-25 550 310 250 700 650 12-ф18 750 450 660 360 220 180 10-ф18 50 165 125 4-ф18

65-40 550 310 250 700 650 12-ф18 750 450 660 360 220 180 10-ф18 50 165 125 4-ф18

80-15 550 310 270 700 650 12-ф18 750 450 660 360 220 180 10-ф18 65 185 145 4-ф18

80-25 550 310 270 700 650 12-ф18 750 450 660 360 220 180 10-ф18 65 185 145 4-ф18

80-38 550 310 270 700 650 12-ф18 750 450 660 360 220 180 10-ф18 65 185 145 4-ф18

100-23 550 310 275 700 650 12-ф18 750 450 660 360 220 180 10-ф18 80 200 160 8-ф18

100-37 550 310 275 700 650 12-ф18 750 450 660 360 220 180 10-ф18 80 200 160 8-ф18
