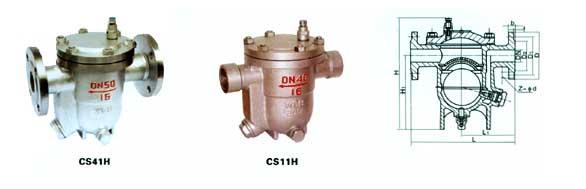

自由浮球式蒸汽疏水閥是目前國內最先進的蒸汽疏水閥之一，產品技術質量和制造工藝達到國際上同類產品的水平。由于浮球精度高，能確保疏水閥的密封性能，整個球面都可為密封面，使用壽命很長。自由浮球式蒸汽疏水閥的獨特優點：是選用內置排空氣閥，非常靈敏，工作質量高，能延長自由浮球式蒸汽疏水閥的整體使用壽命。自由浮球式疏水閥的最大優點是不受壓力、溫度、冷凝水流量波動的影響，連續排水，有水即排，最小過冷度為 0℃ ，能使加熱設備達到最佳工作效率；它的最低工作壓力 0.01Mpa ，最大背壓率 ≤85% 。
自由浮球式蒸汽疏水閥是石油、化工、印染、制藥、造紙、食品等工業加熱設備最理想的疏水閥。
規格及技術參數 ：
公稱通徑（ DN ）： 15-150 ；
公稱壓力（ PN ）： 1.6-4.0Mpa ；
最高工作壓力 (PMO) ： 0.2-1.6 Mpa ；
最高工作溫度 (TMO) ： 350 ℃；
工作介質：蒸汽凝結水；
無負荷漏氣率小于 3% ；過冷度 0.5%
最高工作壓力
工作原理 ：
自由浮球式蒸汽疏水閥的結構簡單，內部只有一個精細研磨的不銹鋼空心浮球，既是浮子又是啟閉件，無易損零件，使用壽命很長。裝置剛起動時，管道內出現空氣和低溫冷凝水，手動排空氣閥能迅速排除不凝結氣體，疏水閥開始進入工作狀態，低溫冷凝水流進疏水閥，凝結水的液位上升，浮球上升，開啟閥門。裝置很快提升溫度，管道內溫度上升到飽和溫度之前，自動排空氣閥已經關閉；裝置進入正常運行狀況，凝結水減少，液位下降，浮球隨液位升降調節閥孔流量；當凝結水停止進入時，浮球隨介質流向逼近閥座，關閉閥門。自由浮球式蒸汽疏水閥的閥座總處于液位以下，形成水封，無蒸汽泄漏。
自由疏水閥排水量表
|
型號 |
通徑 (mm) |
最高工作壓力 |
不同壓差 (△P)下的排水量（Kg/h) |
|
0.5 |
0.2 |
0.4 |
0.6 |
0.8 |
1.0 |
1.2 |
1.6 |
2.0 |
2.5 |
3.0 |
3.5 |
4.0 |
|
CS11H-16
CS11H-16C
CS41H-16 |
15
20
25 |
0.4 |
310 |
500 |
620 |
|
|
|
|
|
|
|
|
|
|
|
0.8 |
260 |
390 |
500 |
550 |
580 |
|
|
|
|
|
|
|
|
|
1.2 |
300 |
340 |
370 |
400 |
430 |
460 |
490 |
|
|
|
|
|
|
|
1.6 |
260 |
290 |
320 |
350 |
380 |
410 |
440 |
470 |
|
|
|
|
|
|
CS11H-16
CS41H-16
CS11H-16C
CS41H-16C
CS41H-25
CS41H-40 |
15
20
25 |
0.4 |
490 |
750 |
980 |
|
|
|
|
|
|
|
|
|
|
|
0.8 |
430 |
650 |
760 |
820 |
890 |
|
|
|
|
|
|
|
|
|
1.2 |
400 |
510 |
570 |
620 |
700 |
760 |
820 |
|
|
|
|
|
|
|
1.6 |
|
390 |
450 |
510 |
570 |
620 |
700 |
760 |
|
|
|
|
|
|
2.5 |
|
|
|
280 |
340 |
380 |
440 |
500 |
560 |
620 |
|
|
|
|
4.0 |
|
|
|
|
|
|
290 |
330 |
380 |
430 |
480 |
520 |
560 |
|
CS41H-16
CS41H-16C
CS41H-25
CS41H-40 |
25
32
40
50 |
0.4 |
1850 |
2500 |
2980 |
|
|
|
|
|
|
|
|
|
|
|
0.8 |
1250 |
1900 |
2100 |
2450 |
2750 |
|
|
|
|
|
|
|
|
|
1.2 |
900 |
1450 |
1650 |
1900 |
2100 |
2250 |
2400 |
|
|
|
|
|
|
|
1.6 |
|
1200 |
1560 |
1450 |
1450 |
1650 |
1750 |
2100 |
|
|
|
|
|
|
2.5 |
|
|
|
700 |
850 |
950 |
1050 |
1200 |
1350 |
1650 |
|
|
|
|
4.0 |
|
|
|
|
|
700 |
750 |
800 |
860 |
920 |
980 |
1050 |
1150 |
|
CS41H-16
CS41H-16C
CS41H-25
CS41H-40 |
40
50 |
0.4 |
2800 |
4250 |
5800 |
|
|
|
|
|
|
|
|
|
|
|
0.8 |
1800 |
2980 |
3650 |
4250 |
4750 |
|
|
|
|
|
|
|
|
|
1.2 |
|
2500 |
3000 |
3450 |
3900 |
4100 |
4500 |
|
|
|
|
|
|
|
1.6 |
|
2150 |
2650 |
3000 |
3300 |
3600 |
3950 |
4100 |
|
|
|
|
|
|
2.5 |
|
|
|
|
2100 |
2650 |
3000 |
3300 |
3650 |
3900 |
|
|
|
|
4.0 |
|
|
|
|
|
1000 |
1350 |
1650 |
1950 |
2250 |
2500 |
2750 |
3000 |
|
CS41H-16
CS41H-16C
CS41H-25
CS41H-40 |
50
65
80
100
150 |
0.4 |
5000 |
8500 |
11500 |
|
|
|
|
|
|
|
|
|
|
|
0.8 |
4200 |
6200 |
7800 |
8900 |
9500 |
|
|
|
|
|
|
|
|
|
1.2 |
2200 |
3600 |
4700 |
5500 |
6200 |
6800 |
7600 |
|
|
|
|
|
|
|
1.6 |
|
3600 |
4400 |
5000 |
5400 |
5900 |
6100 |
6800 |
|
|
|
|
|
|
2.5 |
|
|
|
3200 |
3600 |
3900 |
4200 |
4700 |
5100 |
5400 |
|
|
|
|
4.0 |
|
|
|
|
|
2850 |
3000 |
3250 |
3700 |
3950 |
4050 |
4400 |
5000 |
|
