DBY型電動隔膜泵

DBY型電動隔膜泵（簡稱：DBY電動隔膜泵），采用擺線針輪減速機傳動，通過曲軸滑塊機構帶動雙隔膜作往復運動，使工作腔容積發生交替變化從而達到將液體不斷地吸入和排出。同時，近年來由于隔膜材質取得了突破性的進展，大大地延長隔膜是使用壽命，因此被越來越廣泛地替代部分離心泵、螺桿泵來應用于石化、陶瓷、冶金等行業，DBY型隔膜泵適用于低壓，即出口壓力≤3kgf/cm2的場合，YGB型適用于出口壓力≤4kgf/cm2的場合。

性能特點

一、不需灌引水,自吸能力達7米以上。
二、通過性能好,直徑在10毫米以下的顆粒、泥漿等均可以毫不費力地通過。
三、由于隔膜將被輸送介質和傳動機械件分開,所以介質絕對不會向外泄漏。且泵本身無軸封,使用壽命大大延長。根據不同介質,隔膜分為氯丁橡膠、氟橡膠、丁晴橡膠等,可以滿足不同用戶的要求。
四、泵體介質流經部份,可根據用戶要求,分為鑄鐵、不銹鋼、襯膠,電機分為普通式和防爆式(b3d)兩種,目前該泵正應用在下列場合。

主要用途

1、各種劇毒、易燃、易揮發液體。
2、各種強酸、強堿、強腐蝕液體。
3、可輸送較高溫度的介質150℃。
4、作為各種壓濾機前級送壓裝置。
5、熱水回收及循環。
6、油罐車、油庫、油品裝卸。
7、泵吸泡菜果醬、土豆泥、巧克力等。
8、泵吸油漆、樹膠、顏料粘合劑。
9、各種瓷器釉漿水泥灌漿灰漿泥漿。
10、各種橡膠漿乳膠、有機溶劑、填料。
11、用泵為油輪駁船清倉吸取倉內污水及剩油。
12、啤酒花及發酵粉稀漿、糖漿、糖蜜。
13、泵吸礦井、坑道、隧道、下水道中污水、沉淀物。
14、各種特殊介質的吸送。

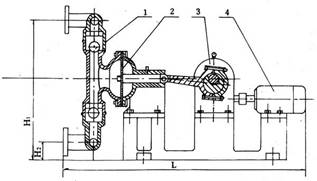

工作原理

DBY電動隔膜泵工作原理

電機“4”通過減速箱“3”帶動左右柱塞上面的隔膜“2”一前一后往復運動，在左右兩個泵腔內，裝有上下單向球閥“1”，隔膜的運動，造成工作腔內的容積的改變，迫使四個單向球閥交替開啟和關閉，從而將液體不斷的吸入和排除。

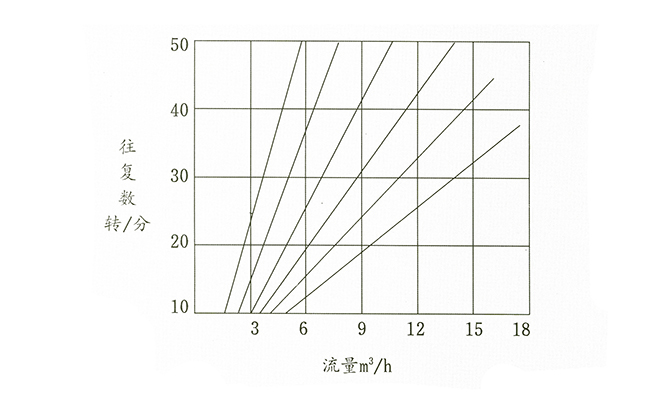

特性曲線圖

DBY電動隔膜泵特性曲線圖

主要性能規格

型號泵流量 m3/h 揚程 m 吸程 m 配備功率 KW 使用溫度℃ 配備減速機型號

進口出口鑄鐵不銹鋼鋁合金

DBY-10 絲扣 3/8″ 0.5 40 3 0.55 100 150 80 XWD0.55-2-35

DBY-15 絲扣 1/2″ 0.75 40 3 0.55 100 150 80 XWD0.5-2-35

DBY-25 25 25 3.5 40 4 1.5 100 150 80 XLD1.5-3-35

DBY-40 40 40 4.5 40 4 1.5 100 150 80 XLD1.5-3-35

DBY-50 50 50 6.5 40 4.5 2.2 100 150 80 XLD2.2-3-35

DBY-65 65 65 8 40 4.5 2.2 100 150 80 XLD2.2-3-35

DBY-80 80 80 16 40 5 3 100 150 80 XLD3-3-35

DBY-100 100 80 20 40 5 3 100 150 80 XLD3-3-35

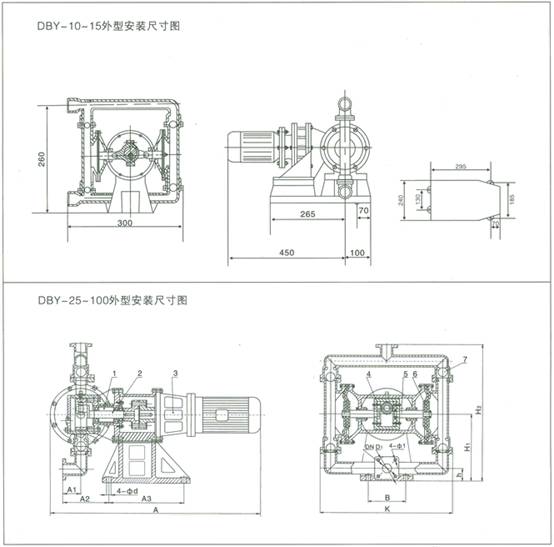

外型安裝尺寸

DBY電動隔膜泵外型安裝尺寸

型號 A A1 A2 A3 B K DN D1 ф1 фd h H1 H2

DBY-25 900 75 160 300 180 550 25 75 11 17.5 110 315 620

DBY-40 900 75 160 300 180 550 40 100 14 17.5 110 315 620

DBY-50 960 140 250 370 240 550 50 110 14 17.5 85 360 820

DBY-65 960 140 250 370 240 550 65 130 14 17.5 85 360 820

DBY-80 900 110 0 700 390 800 80 150 17.5 17.5 130 470 980

DBY-100 900 110 0 700 390 800 100 150 17.5 17.5 130 470 980

材料特性

隔膜品種介質種類丁晴橡膠氯丁橡膠氟橡膠聚四氟乙烯食品橡膠

發 煙硝酸 × × △ △

濃硝酸 × × △ △

濃硫酸 × × ○ △

濃鹽酸 × △ △ △

濃磷酸 × △ △ △

濃醋酸 × × × △

濃氫氧化鈉 ○ ○ △ △

無水氨 △ △ △ △

稀硝酸 × × ○ △

稀硫酸 △ △ △ △

稀鹽酸 × ○ △ △

稀磷酸 × × △ △

稀氫氧化鈉 ○ ○ △ △

氨水 △ △ ×

苯 × × ○ ○

汽油 ○ ○ ○ ○

石油 △ × ○ ○

四氯化碳 ○ ○ ○

二硫化碳 ○ × ○

乙醇 ○ ○ ○ ○

丙酮 × △ × ○

甲酚 × △ △ ○

乙醛 × × △ ○

乙苯 × × △ ○

丙烯晴 △ △ × ○

丁醇 ○ ○ ○ ○

丁二烯 ○ × △ ○

苯乙烯 × × △ ○

醋烯乙酯 × × × ○

醚 × × ×
