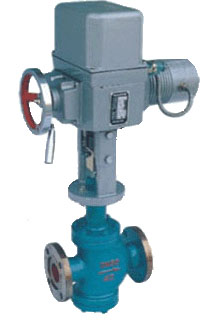

SZAZP電動單座調節閥

SZAZP電動單座調節閥、SZAZN電動雙座調節閥、SZAZM電動套筒調節閥由電動執行機構與各種的閥體（單座、雙座、套筒）組配而成，而具備了各種閥的特點。電動調節閥以單相交流220V電源為動力，接受統一的標準電信號0-10mADC或4-20mADC，自動的控制閥門開度，達到對工作流量、壓力、溫度、液位等參數的自動控制，是生產過程自動調節的組成之一。廣泛用于電力、冶金、輕工、食品、石油、化工等工業的自動控制中。

主要零件材料

閥體、閥蓋：HT200、ZG230—450、ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti、司鈦萊合金堆焊
填　　　料：聚四氟乙烯、柔性石墨、不銹鋼波紋管
墊　　　片：橡膠石棉板、1Cr18Ni9Ti、石棉纏繞墊片
閥桿、推桿：2Cr13、1Cr18Ni9Ti
襯　　　套：2Cr13

規格與技術參數

公稱通徑DN(mm)			3/4”	20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量 系數kv	單座	P	0.08～0.8	1.2～5.0	8	12	20	32	50	80	120	200	280	450
	雙座	N			10	16	25	40	63	100	160	250	400	630	1000	1600
	套筒	M			15		20	30		75	115		240	350
公稱壓力(MPa)			1.6 4.0 6.0
行程			10		16		25		40			60			100
信號			DKZ-310/310C						DKZ-410/410C/510/510C						DKZ-510/510C
電動執行器型號			Ⅱ型0-10mA DC  ；；Ⅲ型4-20mA DC
介質溫度℃			-200～+200、-40～+250（常溫）　-40～+450（中溫）　-250～-60（低溫）
流量特性			直線　　百分比
可調范圍			30:1
閥 體 材 質	公 稱 壓 力 (MPa)	0.6			低溫：ZG1Cr18Ni9Ti
		1.6			常溫:HT200
		4.0		低溫:ZG1Cr18Ni9Ti
				常溫:ZG230-450、ZG1Cr18Ni9Ti
				中溫:ZG230-450、ZG1Cr18Ni9Ti
		6.4	低溫:ZG1Cr18Ni9Ti
			常溫:ZG230-450、ZG1Cr18Ni9Ti
			中溫:ZG230-450、ZG1Cr18Ni9Ti
法蘭尺寸			管連接	鑄鋼法蘭按JB77-59，鑄鐵法蘭按JB79-59
法蘭型式			法蘭密封型式按JB77-59，其中PN6.0法蘭按準糟式 鑄鋼法蘭按光滑式，鑄鐵法蘭按凹式
閥芯材質			1Cr18Ni9Ti
上閥蓋型式			普通式（常溫型），熱片式（中溫型），長勁式（低溫式）

主要技術性能指標

項目		指標
基本誤差％		±5.0
回差％		3.0
死區％		3.0
泄漏量	單座閥	10-4×閥額定容量
	雙座閥	10-3×閥額定容量
	套筒閥	10-3×閥額定容量

（雙座調節一般可承受較大壓差，單座調節閥差壓可參考下表先用。）

使用情況						閥芯處于流開狀態，關閉時閥后壓力P2＝0
公稱通徑 DN(mm)	閥座直徑 DN(mm)				執行機構 有效推力 （N）	允許壓差(sMPa)
						電動直通單座調節閥
						PN1.6(MPa)		PN6.4(MPa)
3/4	3		4	5
	6		7	8
	10	12	15	20	400,1000,2500	公稱壓力		3.8	2.7	1.7	1.0
								公稱壓力		4.34.3	2.5
25	26				400,1000,2500	0.5	公稱壓力	0.6		3.6	；；
32	32					0.4	公稱壓力	0.4		2.3	；；
40	40				400,1000 2500，6400	0.7	1.0	0.7		1.5	；；
50	50					0.5	1.0	0.5		1.0	；；
65	66				6400，16000	1.4		1.4
80	80					1.0		1.0
100	100					0.6		0.6
125	125				6400，16000	0.5	1.0	0.5		1.0
150	150					0.3	0.7	0.3		0.7
200	200					0.2	0.4	0.2		0.4
250					16000	0.3		0.3
300						0.2		0.2

外形尺寸

1、電動直通單座調節閥、電動直通雙座調節閥

公稱通徑 DN	A	B	L			H				H1
						ZAZP		ZAZP
			PN1.6	PN4.0	PN6.4	普通型	熱片型	普通型	熱片型	ZAZP	ZAZP
20	490	230	180	185	190	495	655	/	/	65	/
25	490	230	185	190	205	676	928	787	937	112	117
32	490	230	200	210	220	793	940	793	943	118	120
40	490	230	220	230	240	812	963	832	982	129	139
50	490	230	250	255	265	842	693	842	992	144	144
65	520	230	275	285	295	967	1127	987	1147	178	188
80	520	230	305	310	325	990	1142	1017	1177	191	208
100	520	230	350	355	370	999	1151	1041	1207	195	220
125	520	230	410	425	440	1092	1307	1142	1357	245	270
150	520	230	450	460	475	1112	1327	1162	1377	255	280
200	520	230	550	560	570	1187	1402	1244	1459	290	320

2、電動套筒調節閥
